CADfix est une suite d'outils d'interfaces et d'outils de réparation pour les données CAO. Résultat de 20 ans de recherche et de développement, CADfix offre une réelle interopérabilité entre un large panel de système CAO grâce à une série complète d'outils de réparation automatiques et manuels.

Qui devrait acheter CADfix ?

CADfix est une solution idéale pour ceux qui ont besoin de :

• Partager des données entre les départements ou avec les clients et fournisseurs.
• Réutiliser des géométries dans les différentes classes de produits CAO / FAO / Calcul.
• Récupérer les données qui auraient dû être reconstruites à cause des problèmes de transfert.

Quels sont les fonctionnalités et les avantages ?

En permettant l'interopérabilité entre les systèmes CAO, CADfix supprime les barrières entravant la réutilisation des modèles CAO. Sans CADfix, les utilisateurs des applications avales ont peu d'alternatives hormis celle de reconstruire les modèles défectueux. Une étude indique que reconstruire les modèles coûte pas moins de 80 pour cent de la longueur d'un projet typique, ce temps peut être considéré comme du gaspillage. Avec CADfix, les reprises sont minimes et les utilisateurs peuvent se concentrer sur leur métier en mettant à profit le temps économisé pour la réalisation d'autres projets. L'expérience a prouvé que le retour sur investissement de CADfix est atteint dans les premiers mois.

Quels sont les formats supportés?

CATIA V4 & V5, CADDS5, Pro/E, UG, SolidWorks, SolidEdge, AutoCAD et bien d’autres via ACIS, Parasolid, IGES STEP, STL and VDAFS.

Échanges de données et calcul par éléments finis / simulation numérique

Compte tenu de la nette tendance à la réduction du temps de conception d’un produit, le recours à des solutions de simulation devient toujours plus important. Cette pression impose aux logiciels de calcul par éléments finis et de simulation numérique quel qu’ils soient de s’appuyer sur les données du modèle. La CAO fournit la géométrie. Cependant une analyse très fine et un traitement des données sont ensuite nécessaires pour exploiter efficacement le modèle. Les modèles présentant parfois des défauts qu’il est indispensable de corriger pour qu’il soit exploité : solide non fermé, représentation géométrique non valide, détails inutiles, faces disjointes … les raisons ne manquent pas pour expliquer le délai nécessaire pour obtenir un maillage correct et pouvoir l’exploiter.

Cadfix a un positionnement unique sur le marché des échanges CAO vers CAE de part sa capacité à écrire et lire des formats CAO et CAE multiples, puis à corriger une géométrie de médiocre qualité et à simplifier des fichiers géométriques complexes.

• Télécharger la documentation CADFIX

Vérification & Comparaison de modèle CAO

CADIQ analyse, identifie, et souligne des problèmes potentiels de forme et d'ajustement (géométrique et topologique) des modèles CAO qui peuvent affecter des applications descendantes, telles que l'analyse, la simulation, prototypage rapide, la fabrication et les échanges de données.

Une intégration complète

CADIQ est intégré à CATIA, I-DEAS et Pro/E permettant aux utilisateurs de visualiser et d'analyser le résultat dans l'environnement du logiciel. De plus, CADIQ analyse le format PARASOLID créé par Unigraphics, SolidWorks, SolidEdge et d'autres systèmes utilisant le moteur PARASOLID.

A qui est destiné CADIQ ?

Tous les services concevant et/ou fabriquant des pièces mécaniques complexes, particulièrement si les données CAO doivent être échangées ou converties vers un logiciel d'analyse ou de fabrication. Toutes les organisations devant comparer des données réceptionnées et/ou transmises par les clients ou les fournisseurs avec les données d'origine dans un processus de sous traitance, de révision, de conversion, de recréation, ou d'archivage long terme.

Quels sont les avantages ?

Les avantages sont principalement associés à la mise en application d'un programme qualité de modèle CAO basé sur l'utilisation de CADIQ tels que :

• Une réduction de la quantité de reprise de modèle CAO dans des applications avales.
• Une réduction de la quantité de rebut de fabrication due aux problèmes de qualité des modèles CAO.
• Une amélioration globale de votre productivité de développement de produit grâce à une meilleur interopérabilité.
• Une certification des données réceptionnées, transmises ou archivées.

Quelles sont les principales fonctionnalités ?

Intégration CAO Native et une consultation des résultats indépendante

CADIQ travaille directement avec les API natives des logiciels CAO (CATIA V4, CATIA V5, Unigraphics, I-DEAS, Pro-Engineer, Solidworks). Aucune conversion de données n'est nécessaire, CADIQ utilise les algorithmes natifs de système CAO pour l'analyse géométrique et topologique. En outre, CADIQ supporte les formats STEP, IGES et Parasolid. Un visualisateur indépendant permet l'affichage graphique en 3D d'un ou plusieurs modèles analysés et/ou comparés. L'architecture supporte facilement l'intégration avec un système PDM et/ou des processus automatiques d'échange de données.

Analyse et diagnostics clairs

Une grande variété de diagnostics CADIQ ciblent des défauts de qualité géométriques tels que les défauts d'ajustement, des angles pointus d'arrête et de face, des arrêtes et des faces non tangentes, des arrêtes courtes, des micro faces, des points libres, des arrêtes sur utilisées, des arêtes et des faces inversées, cavités, etc. Les 80 diagnostics CADIQ sont complètement configurables et recouvrent les principales exigences géométriques et topologiques des normes qualité de l'automobile et de l'aéronautique. Les résultats des analyses sont triés par catégorie et sont rapidement identifiables sur la représentation graphique du modèle CAO en 3D. Pour aider l'utilisateur dans la correction du modèle, CADIQ indique la correspondance des entités défectueuses avec la fonction dans le logiciel CAO et un outil permet de copier l'orientation du modèle dans le système CAO d'origine.

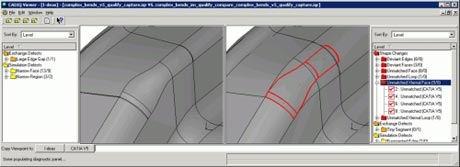

Exemple de résultat d'une analyse qualité comparative

Comparaison de plusieurs modèles multi CAO

CADIQ est capable d'analyser deux modèles ou plus, d'un même format ou de formats différents, grâce à un échantillonnage de points utilisant les API des systèmes CAO respectifs. La comparaison est réalisée sur le volume, la position, la surface peinte des modèles et les déviations de forme des solides, des faces, des arrêtes et des points. En complément, une grande variété de diagnostics permet de détecter les entités manquantes, ajoutées, divisées ou fusionnées, etc.

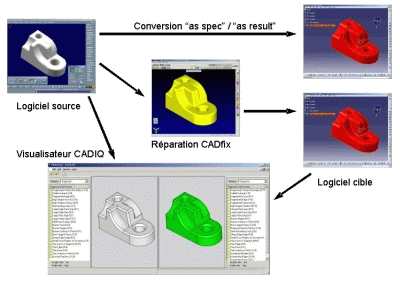

Intégration de CADIQ dans le processus de conversion d'un modèle CAO

Rapports d'analyse et Six Sigma

Les rapports d'analyse, créés sous forme de texte et d'image 3D, fournissent plusieurs niveaux de qualité du vert/bon, jaune/avertissement, au rouge/problème et une liste détaillée de toutes les entités impliquées. Des statistiques détaillées sur les temps de traitement, les types de défauts qualité, les tailles de modèles, etc. peuvent être générées au format Excel ou texte. CADIQ peut être mis en application pour supporter un programme de Six-Sigma.

Quels sont nos principaux clients ?

• Boeing Integrated Defense Systems : Certification STEP (UG vers STEP/IGES)
• Renault : Validation pour remasterisation sur Catia V5 (Catia V4 vers V5)
• Snecma : Validation de conversion pour Maquette Numérique (CATIA V5, CATIA V4, autres logiciels)
• Ford : Validation de conversion de la conception à la fabrication (CATIA V5 vers I-DEAS)
• Honda : Validation de migration (CATIA V4 vers V5)
• Motorola PCS : Qualification de conception pour la simulation (Pro/E)
• Xerox : Validation de conception pour archivage Long-term (I-DEAS vers STEP)

Intégration de données Client / Fournisseur

Aujourd'hui les organisations travaillent avec un nombre croissant de clients et de fournisseurs. Mais l'importante diversité des logiciels CAO complique grandement l'interopérabilité avec une grande diversité de format, d'application, de système, et de plateformes. Le résultat est une multitude des données - produit créées et recréées à différents niveaux.

Grâce à DEXcenter (Data EXchange CENTER) d'ITI Transcendata distribué par Ingetech, les sociétés centralisent, organisent, et contrôlent les fichiers qu'elles produisent et reçoivent, tout en devenant plus étroitement intégrées avec leurs réseaux clients/fournisseurs. DEXcenter est un serveur de conversion et de transmission permettant l'échange facile, fiable et automatique des données par l'intermédiaire de Internet/Intranet. Les données échangées sont datées, tracées, stockées, converties et contrôlées. À tout moment, vous pouvez connaître quelles données ont été envoyées ou reçues à tel client/fournisseur.

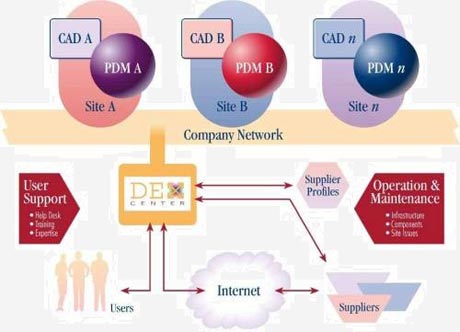

Exemple d'intégration de DEXcenter dans un processus d'échange de données

Basé Internet/Intranet

• Les navigateurs Web facilitent l'utilisation et la maintenance de DEXcenter.
• Transmission sécurisée.
• Accès simple par tous les utilisateurs (Interne, externe, Administrateur).
• Accès des clients/fournisseurs Seulement aux données autorisées par Vous.

Personnalisable pour une meilleur intégration

• Gestion des profils et des exigences Client/Fournisseur.
• Configuration des outils de conversion CAO pour satisfaire les exigences des destinataires.
• Ajout de chemins ou d'outils de conversion supplémentaires.
• Ajout/intégration avec d'autres méthodes de transmission (ftp, networks privés, etc.).
• Livraison des fichiers dans le format natif du destinataire ou au format IGES ou STEP personnalisé.
• Réduction de la conversion à une simple étape (incluant la configuration).

Economie de Temps et d'Argent

• Economie de temps et d'argent en éliminant les étapes non productives des échanges de données.
• Réduction des cycles de développement de produit.
• Elimination des délais associés aux problèmes de conversion et de transmission de données.

Principales Fonctionnalités

• Formulaire Web pour la sélection des fichiers et du destinataire
• Configuration des outils de conversion CAO pour satisfaire les exigences des destinataires.
• Ajout de chemins ou d'outils de conversion supplémentaires.
• Ajout/intégration avec d'autres méthodes de transmission (ftp, networks privés, etc.).
• Livraison des fichiers dans le format natif du destinataire ou au format IGES ou STEP personnalisé.
• Réduction de la conversion à une simple étape (incluant la configuration).

Personnalisable pour une meilleur intégration

• Gestion des profils et des exigences Client/Fournisseur.
• Recherche automatique des spécifications clients/fournisseurs.
• Conversion automatique, incluant la personnalisation des fichiers (export, compression, cryptage, vérification…).
• Livraison des fichiers convertis au format natif du destinataire ou au format IGES ou STEP personnalisé.
• Capacité de gestion des données pour l'accès et le stockage des fichiers originaux et convertis.
• Notification E-mail automatique quand le fichier est converti.
• Encryptage des fichiers à transmettre.
• Autorisation de connexion pour accès restreint.
• Outils de collaboration pour aider les utilisateurs à communiquer.

Outils compatibles avec DEXcenter

• Systèmes CAO: Catia V4, Catia V5, Unigraphics, IDEAS, Pro-Engineer, Solidworks, Autocad.
• CADIQ™ - Logiciel de vérification qualité et de comparaison de modèle CAO.
• CADfix™ - Logiciel de réparation et de simplification géométrique et topologique.
• IGES/Works™ - Logiciel de visualisation, d'analyse et d'édition de fichiers IGES.

Architecture

La solution d'Echange de Données CAO la plus robuste et complète.

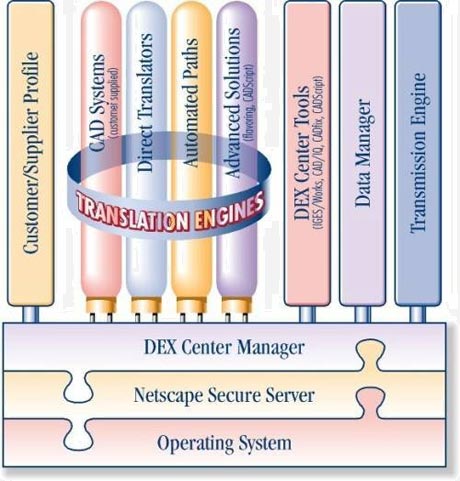

Architecture de DEXcenter

Quelques Clients DEXcenter

• Cummins : Conversion IDEAS, Pro/Engineer, Catia V4, Unigraphics.
• Johnson Controls : Conversion, réparation et contrôle qualité Catia V5, Ideas, Catia V4, Unigraphics, Hypermesh et Alias pour les clients et les fournisseurs.
• Kodak : Conversion Unigraphics vers Pro/Engineer, Solidworks, Autocad pour les fournisseurs.
• Metaldyne : Conversion, réparation et contrôle qualité Unigraphics, Catia V4, Pro/Engineer, IDEAS, Autocad, Solidworks pour les fournisseurs.
• Samsung Electronics Corporation : Conversion réparation et I-DEAS, Pro/Engineer.
• Snecma : Conversion réparation et contrôle automatique Catia v4, Catiav5 et autres vers Maquette Numérique.
• Thales Optronique : Conversion de données Pro/Engineer vers formats neutres.
• Seagate : Transmission et conversion I-DEAS pour les fournisseurs.
• Toyota Components : Conversion Catia V4 et Catia V5.



Trouver un revendeur

CrossXpert pour récupérer, analyser, réparer et exporter vos modèles CAO

CrossXpert est l’outil idéal de tous ceux qui souhaitent échanger efficacement leurs données CAO, en préservant leur géométrie d’origine, sans altération, sans déformation ni perte d’information.

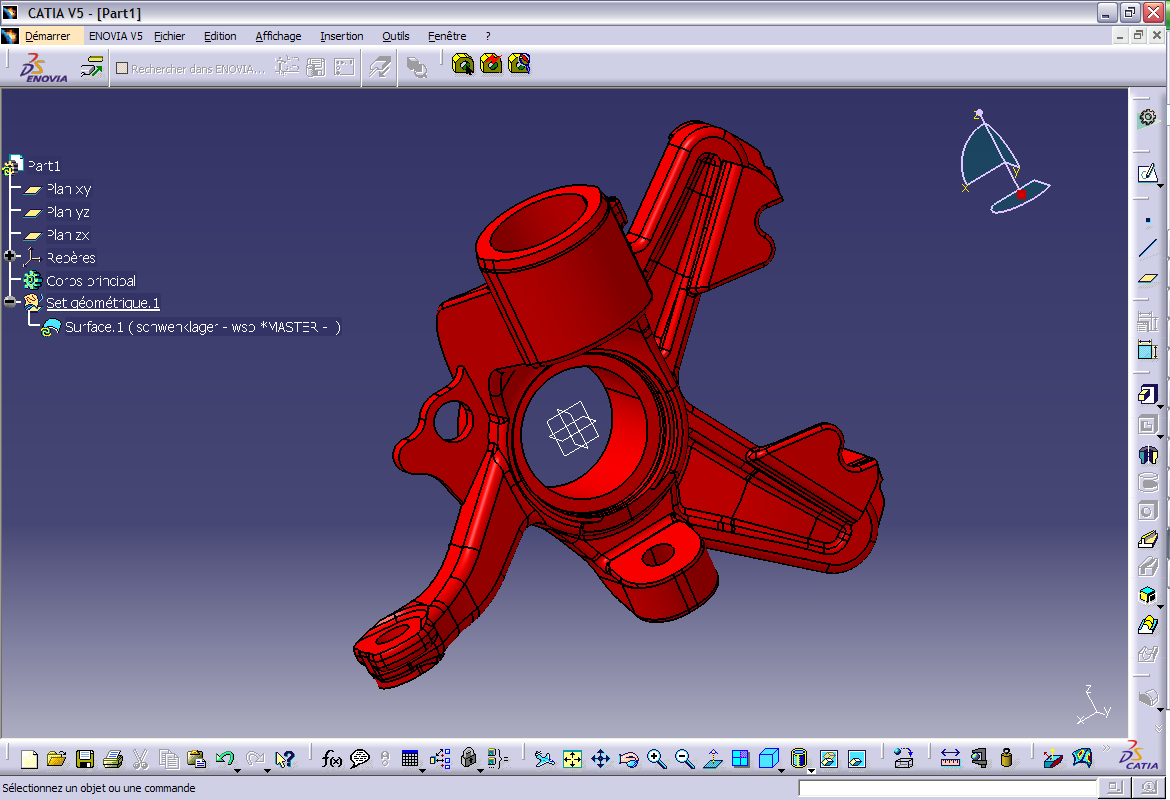

Modèle d'origine CATIA V5

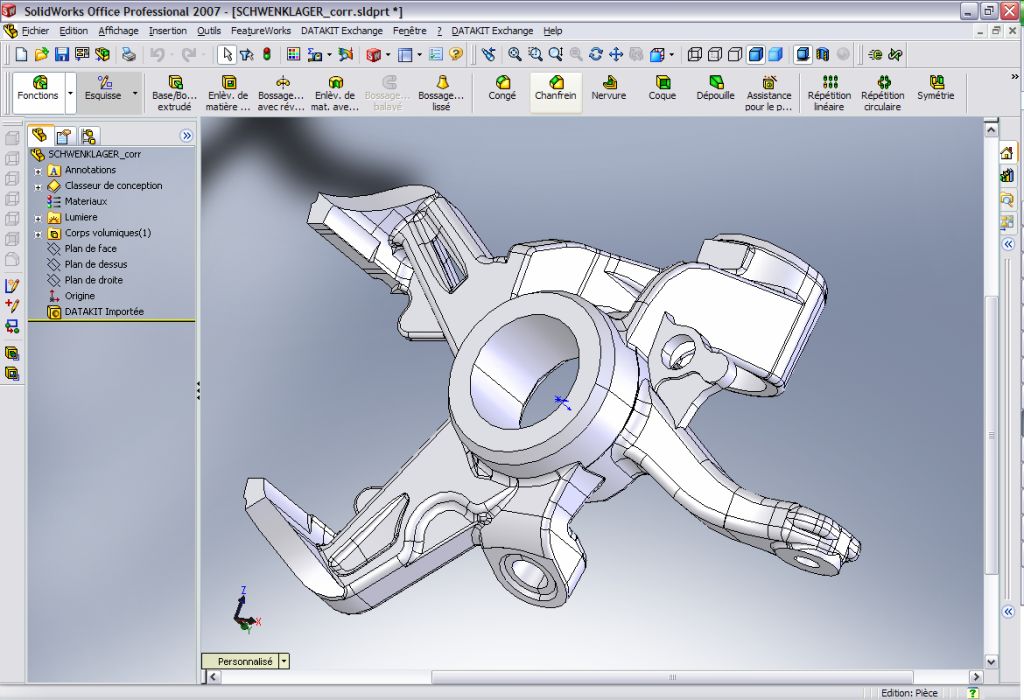

Modèle solide VALIDE dans SW après correction

CrossXpert offre à ses utilisateurs de puissants outils d’analyse et de réparation des modèles et garantit une réalisation fluide et rigoureuse de leurs produits. Sa démarche basée sur une analyse et une visualisation en solide facilite sa prise en main.

Acquisition du logiciel ou demande de prestations ?

En fonction de la fréquence de vos besoins de conversion et de la difficulté des corrections à apporter, nos spécialistes vous conseillerons sur le meilleur choix à faire :

• acquérir une ou plusieurs licences d’utilisation
• nous confier la conversion de fichiers, à l’unité, ou de bases complètes de données CAO

Vous rencontrez des difficultés en terme d’interopérabilité ?

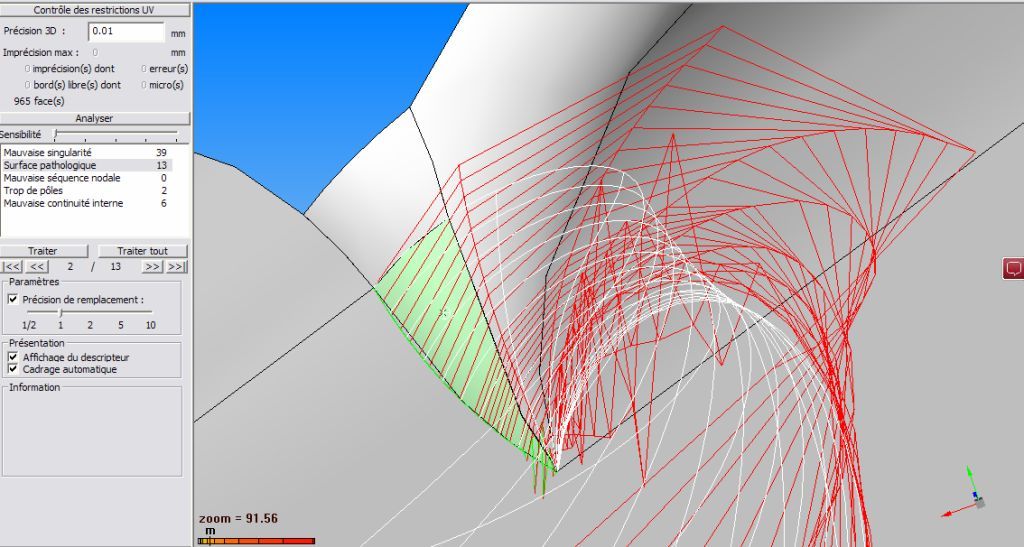

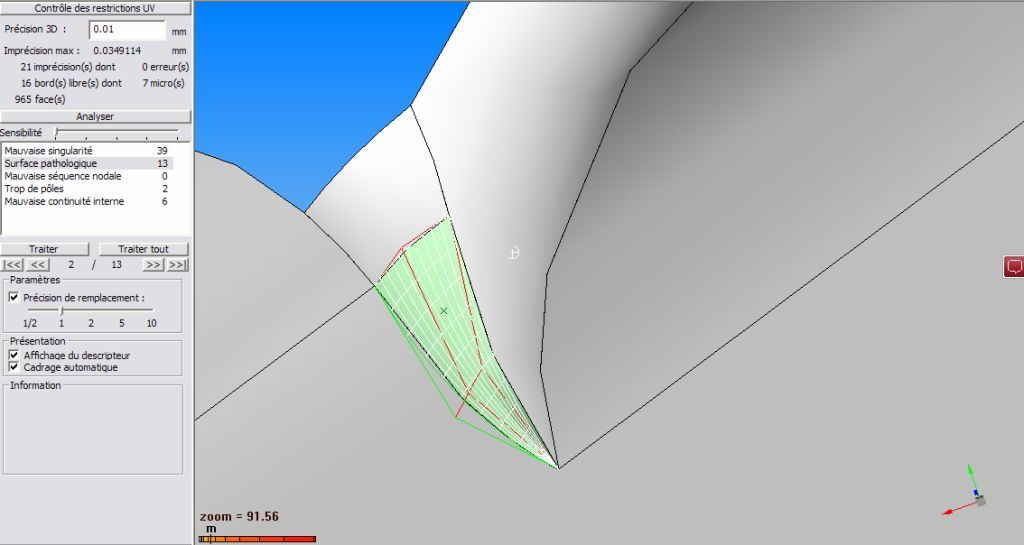

Surface non valide détectée par CrossXpert                        Surface réparée par CrossXpert

Entre bureaux d’études ou au sein même d’une société, des problèmes de compatibilités de géométrie ou de topologie apparaissent fréquemment.

CrossXpert résout les problèmes de compatibilités géométriques ou topologiques apparaissant lors des transferts :

• Il adapte la tolérance du modèle en fonction de la précision du modeleur cible.
• Il effectue les réparations nécessaires pour constituer un solide VALIDE dans cette application.

En plus, l’intégrité du modèle d’origine est parfaitement préservée : aucune déformation de la géométrie n’est autorisée en mode automatique.

Vous avez besoin de réparer et d’alléger des modèles complexes ?



Simplification des modèles dans CrossXpert

Le modèle CAO est de plus en plus présent dans des services connexes aux bureaux d’études. La fabrication, le service contrôle mais aussi les départements marketing et commerciaux souhaitent accéder aux modèles pour réaliser un chiffrage ou encore pour valider une maquette avec leurs clients. De façon générale, une diffusion élargie de l’information, impose une simplification des modèles concernés.

CrossXpert permet de simplifier et d’alléger considérablement pièces et assemblages :
Selon ses besoins, l’utilisateur peut supprimer congés, trous, protubérances afin de :

• rendre plus efficace le traitement de ses données dans des applications de maillage par éléments finis
• faciliter la visualisation de grands assemblages…

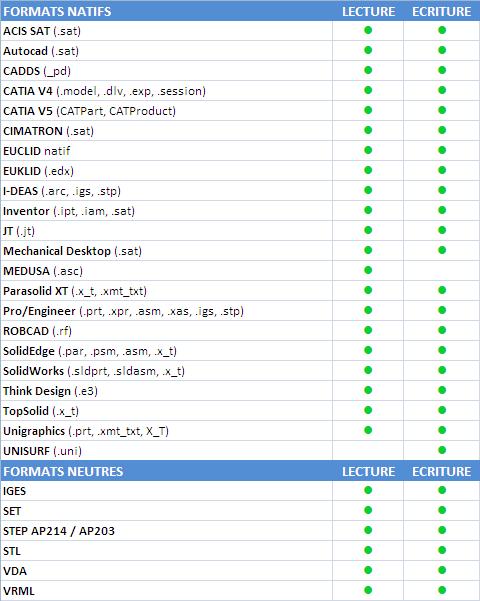

Quels fichiers CAO rencontrez-vous ?

Dans un contexte de collaboration active entre sociétés, voir de co-développement, la qualité des échanges est un facteur clef de succès prépondérant

CrossXpert permet d’exploiter directement les modèles conçus avec les principaux logiciels de CAO

• Télécharger la documentation CrossXpert
